1. 引言

　　液氮輸送的特殊性在于其極易氣化，任何接觸常溫部件的瞬間都會產生大量氮氣，造成管道壓力波動、氣液兩相流，嚴重影響輸出精度。自動液氮輸出循環的核心目標，是在保證安全的前提下，按照預設的劑量、時序或外部觸發信號，可靠地將液態氮從儲罐輸送至目標容器或應用點。其控制難點集中在：

　　間歇式輸出的啟停控制，避免水錘或熱振蕩;

　　輸出量的準確計量;

　　系統預冷和保冷狀態的維持;

　　人員與設備的多重安全防護。

　　2. 系統總體構成

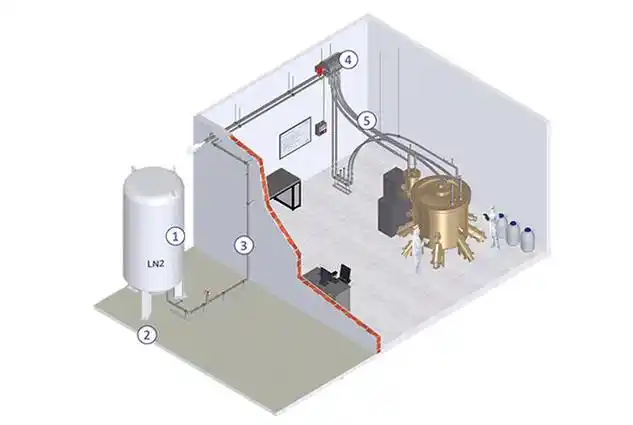

　　典型的自動液氮輸出循環系統由液氮供給單元、輸送管路、控制閥組、計量單元、控制系統及安全附件組成。

　　供給單元：采用自增壓液氮罐或帶輸液泵的常壓儲槽。自增壓罐通過內置蒸發器升壓，利用壓力將液氮推出，結構簡單適合中小流量場景。

　　輸送管路：必須使用高真空絕熱軟管或硬管，夾層真空度優于 10^-2 Pa，以減少沿途吸熱。

　　控制閥組：至少包含一個氣動或電磁低溫截止閥，實現主路通斷;配合微調閥或比例閥可調節流量。

　　計量單元：可選低溫渦輪流量計、科氏力質量流量計，或基于稱重的罐體減量法。

　　控制系統：以 PLC 或嵌入式控制器為核心，搭配 HMI 觸屏進行參數設置和狀態監視。

　　安全附件：安全閥、爆破片、氮氣濃度檢測、急停按鈕等。

　　3. 控制硬件配置與接口

　　3.1 控制器與輸入輸出

　　選用具有模擬量采集、高速計數和串行通信功能的 PLC(如西門子 S7-1200 系列)或工業單片機。典型 I/O 需求：

　　數字量輸入：啟動/停止按鈕、急停、閥門位置反饋、流量計脈沖、液位/壓力開關;

　　數字量輸出：控制低溫電磁閥、報警燈、蜂鳴器;

　　模擬量輸入：儲罐壓力變送器(4-20 mA)、溫度傳感器(PT100 或熱電偶，監測管道溫度)、氮氣濃度探測器(4-20 mA);

　　通信接口：RS485(連接智能流量計或變頻器)，以太網(上位機監控)。

　　3.2 關鍵執行器——低溫電磁閥

　　必須選用蒙乃爾合金或不銹鋼閥體、聚四氟乙烯密封、帶延長式閥桿的低溫電磁閥，允許介質溫度低至 -196℃。為延長壽命，電磁閥應配置可調式節流孔以降低水擊。對于頻繁啟停的循環輸出，最好采用低功耗雙線圈保持式電磁閥，降低自身發熱。

　　3.3 計量方案選擇

　　流量計直測：科氏力質量流量計精度高(±0.2%)，可直接測量質量流量和密度，不受氣液兩相影響，但成本高;低溫渦輪流量計成本較低，但需要足夠背壓防止氣化，且對雜質敏感，需配合濾網。

　　稱重法：在目標端設置電子秤，通過重量增量來控制輸出量，可完全避免兩相流困擾，適用于靜態接收容器。動態稱重需注意管道的柔性連接不能附加力。

　　定容法：在管路中設置一段已知容積的夾套定量管，通過低溫電導或溫差探測液位，每次排出一管體積，適合循環劑量固定的場合。

　　工程上常結合質量流量計與稱重法做冗余校驗。

　　4. 控制策略與邏輯設計

　　自動輸出循環通常有“定時循環”、“定量循環”、“外部觸發循環”三種模式，以下以“定量循環 + 預冷保持”為例說明。

　　4.1 預冷流程

　　管道在長時間不輸出后溫度回升，直接輸出液氮會導致劇烈沸騰、計量錯誤甚至噴濺。預冷邏輯：

　　啟動指令下達后，先檢測供液壓力(需在 0.2～0.5 MPa 設定范圍內)和氮氣濃度(低于報警閾值)。

　　稍開主閥進行小流量預冷，脈沖式開啟(如開 0.5 s 關 2 s)，通過管道上的溫度傳感器判斷出口溫度是否降至 -150℃ 以下。

　　當溫度滿足條件且保持一定時間，預冷完成，閥門可正常開啟。為防止初始熱段進入目標容器，可設置預冷排放支路將氣液混合物排至大氣或回收管。

　　4.2 定量輸出主循環

　　一次定量輸出循環包含：開啟→計量→到達設定量→關閉。

　　開啟時，電磁閥得電，PLC 開始累計流量計脈沖或讀取實時流量值，同時啟動輸出超時計時器。

　　采用 PID 控制或分段開環控制來穩定流量：例如，若輸出過程中檢測到瞬時流量低于下限(可能氣堵)，系統可短暫關閉閥門再開啟，或提高儲罐壓力(通過控制增壓閥)，但需與輸出循環時序協調。

　　當累積質量(或體積)達到目標值的 90% 時，可以轉為小閥或縮短占空比，以提高劑量精度，類似“慢速關閉”。

　　精確到達設定值后，輸出閥立即關閉，停止累積，記錄本次實際輸出量。

　　對于要求嚴格的應用，關閉后需倒計時一段穩定時間，讓管路殘留液氮滴完，再進行下一次循環或進入保持狀態。

　　4.3 循環間隔與保持策略

　　如果兩輪輸出間隔較長，直接關閉閥門會使管道內殘留液氮受熱氣化，壓力急劇升高。必須有保護措施：

　　密閉保持法：關閉輸出閥的同時，管路保冷，讓殘留氮氣從安全閥旁路泄壓。缺點是下次需重新預冷。

　　保冷回流法：在輸出端附近設置一個常開的小口徑回流管，接回儲罐氣相空間，讓微量液氮循環流動以維持管路低溫。控制上通過一個比例閥或毛細管保持極小流量，但不干擾輸出劑量計量(可通過在回路上加單向閥和累加補償)。這種方法適合高頻率輸出循環。

　　4.4 異常處理邏輯

　　輸出超時：在規定時間內未達到目標累積量(可能液氮不足或堵塞)，自動關閉閥門，聲光報警。

　　壓力異常：供液壓力超過上限可能導致管道爆裂，應立即切斷輸出并打開安全閥;低于下限時暫停循環，待壓力恢復。

　　氮氣濃度超標：安裝在室內的氧氣濃度監測儀低于 19.5%(富氮缺氧)，系統強制停止一切輸出，啟動排風機。

　　急停：切斷所有閥門電源，泄壓閥失電打開(選型為常閉或常開需根據安全分析)，將系統置于安全狀態。

　　5. 軟件實現與人機界面

　　PLC 程序采用梯形圖或結構化文本，設計為狀態機，典型狀態包括：空閑→預冷→輸出→后穩定→保持/結束。HMI 上設置：

　　輸出模式選擇、單次劑量、循環次數/間隔;

　　實時流量、累積量、壓力、溫度曲線;

　　預冷手動/自動控制;

　　報警記錄與歷史數據導出。

　　可通過 OPC UA 或 MQTT 協議將數據發送到上位機，實現集中監控和遠程操作(需符合安全規范，不能遠程直接啟動，需現場確認)。

　　6. 關鍵安全聯鎖設計

　　安全回路獨立于 PLC，采用硬接線繼電器實現緊急切斷。例如，安全繼電器接收急停按鈕、氮氣探測器的硬接點信號，直接切斷電磁閥供電，同時通知 PLC。電磁閥應配置為失電關閉型(常閉)，確保斷電或安全回路動作時自動切斷液氮。儲罐區應設有超壓泄放裝置，排放管路引出室外。操作區域配備氧濃度報警和通風聯鎖。

　　自動液氮輸出循環的控制，是低溫工程、流體計量和工業自動化的交叉領域。可靠實現需要綜合考慮低溫閥門的預冷策略、精確的累積計量、防氣堵的壓力波動管理以及嚴格的多級安全防護。隨著智能化發展，基于模型預測的閥門開度控制和基于氧濃度、設備狀態的預測性維護將進一步增強系統性能和安全性。本文提供的架構和控制邏輯可作為工程設計基線，在此基礎上根據實際輸出規模、劑量精度和安全要求進行調整優化。
